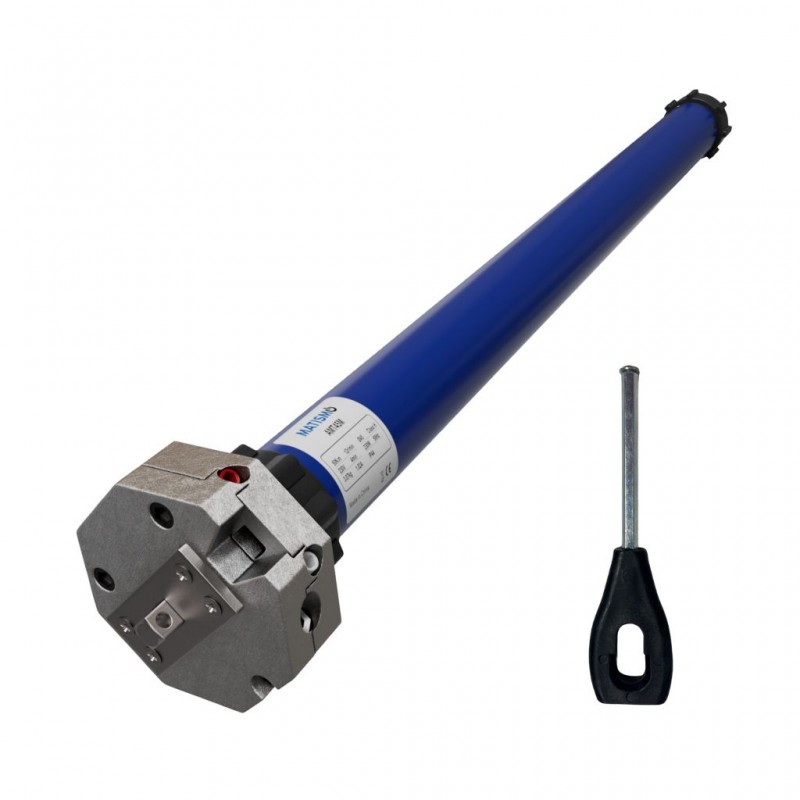

Rohrmotor mit Entriegelung AMT59M - 70-mm-Welle

Name: Rohrmotor mit Entriegelung AMT59M - 70-mm-Welle
Brand: MATISMO
SKU: AMT59M
Price: 161.37 EUR
Availability: InStock

Art.-Nr.: AMT59M

161,37 €

Bruttopreis

✅ Rohrmotor Matismo AMT59M für Rollläden — Welle 78 mm und 100 Nm Drehmoment, bis 200 kg Rollladen

✅ Kabelbetrieb — benötigt Taster oder Funkempfänger (nicht enthalten)

✅ Notentriegelungssystem per Kurbel — fährt den Rollladen bei Stromausfall manuell hoch und runter

✅ Mechanischer Endschalter, einstellbar, um genau dort zu öffnen und zu schließen, wo Sie möchten

✅ Spannung 230 V / 50 Hz, Geschwindigkeit 12 U/min, Schutzart IP44 — leiser Betrieb

✅ Kompatibel mit 78-mm-Ogive-Rohren, Adapter und Universalhalterung inklusive

Menge

Rohrmotor für große Markisen und Rollläden Kegelkopfwelle 78 mm und 100 Nm mit Notentriegelung — Matismo AMT59M

Hochlast-Rohrmotor für große Markisen und gewerbliche oder industrielle Rollläden mit Kegelkopfwelle 78 mm. 100 Nm Drehmoment und bis zu 200 kg, mit Notentriegelungssystem per Kurbel zum manuellen Bewegen der Markise oder des Rollladens bei Stromausfall.

Typ Mit Kabel

Welle 78 mm

Drehmoment 100 Nm

Garantie 3 Jahre

Der leistungsstärkste Motor der Matismo-Kabelreihe

Der AMT59M ist der Referenzmotor für große Markisen (Kastenmotoren, Halbkästen und Pergola-Markisen), gewerbliche Rollläden in Geschäftslokalen und Sicherheitsrollläden für Wohngebäude mit Kegelkopfrohr 78 mm. Seine 100 Nm Drehmoment bewegen bis zu 200 kg sanft dank der reduzierten Geschwindigkeit von 12 U/min.

Sein entscheidendes Merkmal ist das Notentriegelungssystem mit Kurbel: wenn der Strom ausfällt oder der Motor ausfällt, können Sie die Markise oder den Rollladen manuell bewegen, indem Sie die mitgelieferte Kurbel ankoppeln. Unverzichtbar bei großen Markisen und Sicherheitsrollläden in Gewerbeobjekten.

Professionelle Montage

Einfacher Anschluss mit 4-adrigem Kabel

Setzen Sie den Motor in das Kegelkopfrohr der Markise oder des Rollladens ein und verwenden Sie dabei den mitgelieferten Adapter für Kegelkopf 78 mm.
Befestigen Sie die Einheit mit der Universalhalterung und dem Sicherungsstift am Rollladenkasten.
Schließen Sie das 4-adrige Kabel (Phase, Neutralleiter, Auf, Ab) an den Taster oder den Funkempfänger an.

Technisches Datenblatt

TypRohrmotor für Markisen und Rollläden mit Kabelantrieb

ModellMatismo AMT59M

Rohrwelle (Markise oder Rollladen)Kegelkopf 78 mm

Durchmesser des Motorkörpers59 mm

Motorlänge66 cm

Maximales Drehmoment100 Nm

Maximales RollladengewichtBis zu 200 kg

Geschwindigkeit12 U/min

Spannung230 V / 50 Hz

Leistung368 W

Stromstärke1,61 A

SchutzartIP44

Steuerungsart4-adriges Kabel zu Taster oder Funkempfänger

EndschalterMechanisch einstellbar

Dauerbetriebszeit4 Minuten

Ausgangskabel2 m, 4 Adern (Phase Auf, Phase Ab, Neutralleiter und Erde)

Motorgewicht5,90 kg

KompatibilitätKegelkopfrohre 78 mm

Garantie3 Jahre

ReferenzAMT59M-100

Kompatibilität und Auswahlhilfe

Vor dem Kauf 3 Dinge prüfen

Durchmesser des Rollladenrohrs: der AMT59M ist für Kegelkopfrohre mit 78 mm konzipiert. Wenn Ihres anders ist, schauen Sie in die Schnellanleitung rechts, um das richtige Modell zu finden.
Installationsart: der AMT59M ist für industrielle, gewerbliche oder große Wohngebäude-Rollläden konzipiert (Gewerbeobjekte, kleine Garagen, Sicherheitsrollläden). Wenn Ihr Rollladen ein normaler Wohngebäude-Rollladen mit 60 mm Rohr ist, reicht der AMT45 / AMT45S vollkommen aus.
Steuerungsart: der AMT59M wird mit einem Wandtaster oder Wandschalter (nicht enthalten) bedient. Wenn Sie einen Handsender bevorzugen, können Sie den Empfänger RE01 hinzufügen oder direkt auf das Äquivalent mit integriertem RF-Empfänger umsteigen.

⚠ Wenn Sie unsicher sind, ob dieser Motor zu Ihrem Rollladen passt, kontaktieren Sie uns vor der Bestellung. Wir helfen Ihnen, das richtige Modell zu wählen.

Kurzanleitung der kabelgebundenen Matismo-Reihe

Nach Rohrtyp, Drehmoment und maximaler Last des Rollladens:

40 mm — AMT35: 10 Nm, bis 26 kg
40 mm — AMT35S: 13 Nm, bis 31 kg
40 mm — AMT35SS (ultrakurz, 40,4 cm): 10 Nm, bis 26 kg
60 mm — AMT45: 20 Nm, bis 40 kg
60 mm — AMT45S: 50 Nm, bis 100 kg
60 mm — AMT45SS (ultrakurz, 37,8 cm): 20 Nm, bis 40 kg
Ogive 78 mm — AMT59M (dieser Motor) Industrie/große Markisen, mit manueller Notentriegelung: 100 Nm, bis zu 200 kg

Für die Steuerung per Handsender haben die auf "R" endenden Modelle (AMT35R, AMT45R) einen integrierten Funkempfänger und einen werkseitigen Handsender.

Was Ihre Bestellung enthält

Rohrmotor AMT59M mit 2 m Kabel und 4 Adern

Adapter für Kegelkopfrohr 78 mm

Notentriegelungskurbel

Mitnehmer

Universal-Befestigungshalterung

Stange zur Einstellung der Endschalter

Montageanleitung

Häufige Fragen

Woran erkenne ich, ob ich eine 40-, 60- oder 70-mm-Welle benötige?

Die Motorwelle muss dem Innendurchmesser des Rohrs Ihres Rollladens entsprechen. Messen Sie das Rohr von Fläche zu Fläche (nicht diagonal): bei 40 mm sehen Sie sich die AMT35 an; bei 60 mm die AMT45; bei 70 mm den AMT59M. In den meisten Wohnungen ist das Rohr 40 mm oder 60 mm.

Wie viel Drehmoment benötige ich für meinen Rollladen?

Das erforderliche Drehmoment hängt von Größe und Gewicht des Rollladens ab. Der AMT59M bietet 100 Nm und bewegt Rollläden bis zu 200 kg. Wenn Ihr Rollladen schwerer ist, schauen Sie sich die Modelle mit höherem Drehmoment in derselben Reihe an. Wenn er leichter ist, reicht das Basismodell der Reihe vollkommen aus.

Welchen Taster oder Schalter benötige ich, um diesen Motor anzuschließen?

Jeder Rollladen-Taster mit Doppeltaste und Neutralleiter funktioniert. Im Katalog haben wir den Schalter MIP100 mit Verriegelungssystem, der speziell für diese Art von Motoren entwickelt wurde. Sie können auch einen RE01-Empfänger verwenden, wenn Sie den Motor per Handsender steuern möchten, ohne ein neues Kabel zu verlegen.

Kann ich diesen kabelgebundenen Motor in einen funkgesteuerten Motor umwandeln?

Ja. Der Empfänger RE01 wird zwischen Motor und Stromversorgung angeschlossen und ermöglicht die Steuerung mit einem Handsender (wie dem Essence), ohne den Motor austauschen zu müssen. Dies ist die typische Lösung, wenn Sie den Motor bereits installiert haben und nachträglich einen Handsender hinzufügen möchten. Sie können auch direkt auf das Äquivalent mit integriertem RF-Empfänger umsteigen: beim AMT59M ist die Version mit Handsender am Buchstaben 'R' am Ende des Namens zu erkennen.

Wie wird der Endschalter eingestellt?

Der Endschalter ist mechanisch, einstellbar mit zwei Schrauben am Motorkopf. Fahren Sie den Rollladen an den gewünschten Stopppunkt beim Hochfahren und drehen Sie die erste Schraube bis zum Klick; ebenso mit der zweiten Schraube für den Stopppunkt beim Herunterfahren. Die im Lieferumfang enthaltene Einstellstange erleichtert die Einstellung.

Macht der Motor viel Lärm?

Nein. Die AMT-Reihe ist auf leisen Betrieb ausgelegt, geeignet für Schlafzimmer. Zum Vergleich: Ein Haushaltskühlschrank liegt bei etwa 40 dB, und dieser Motor bewegt sich auf damit vergleichbaren Pegeln. Die meisten Kunden empfinden ihn leiser als ihren vorherigen Motor.

Wie funktioniert das Notentriegelungssystem?

Der AMT59M enthält eine Kurbel, mit der Sie den Rollladen manuell bewegen können, wenn der Strom ausfällt oder der Motor ausfällt. Sie wird an der Notentriegelungsvierkantachse des Motors eingehängt und Sie drehen in die Richtung, die Sie benötigen, um den Rollladen hoch- oder herunterzufahren. Nützlich in Gewerbeobjekten mit Sicherheitsrollläden und bei großen Wohngebäude-Rollläden, wo ein Einschließen im Innen- oder Außenbereich ein Problem darstellen kann.
