Rohrmotor AMT35SS - 40-mm-Welle

Name: Rohrmotor AMT35SS - 40-mm-Welle
Brand: MATISMO
SKU: AMT35SS
Price: 59.99 EUR
Availability: InStock

Art.-Nr.: AMT35SS

91,51 €

59,99 € Sparen Sie 31,52 €

Bruttopreis

✅ Rohrmotor Matismo AMT35SS für Rollläden — Welle 40 mm und 10 Nm Drehmoment, bis 26 kg Rollladen

✅ Kabelbetrieb — benötigt Taster oder Funkempfänger (nicht enthalten)

✅ Ultrakurzes Format (40,4 cm) — passt in kleine Kästen, in die andere Motoren nicht passen

✅ Mechanischer Endschalter, einstellbar, um genau dort zu öffnen und zu schließen, wo Sie möchten

✅ Spannung 230 V / 50 Hz, Geschwindigkeit 17 U/min, Schutzart IP44 — leiser Betrieb

✅ Kompatibel mit Achtkantrohren mit 40 mm Innen-Ø, Adapter und Universalhalterung inklusive

Menge

Ultrakürzester Rohrmotor Welle 40 mm und 10 Nm mit Kabel — Matismo AMT35SS

Ultrakurzer Rohrmotor (40,4 cm Länge) für achteckiges Rohr 40 mm, konzipiert für kleine Rollladen oder Kästen mit wenig Platz, wo der Standard-AMT35 nicht passt. Gleiches Drehmoment und gleiche Leistung wie der AMT35, in kompakterem Format.

Typ Mit Kabel

Welle 40 mm

Drehmoment 10 Nm

Garantie 3 Jahre

Für kompakte Kästen und kleine Rollladen

Der AMT35SS ist für Installationen konzipiert, bei denen der Aufsatzkasten des Rollladens schmaler als üblich ist oder der Rollladen wenige Lamellen hat. Seine Länge von 40,4 cm (gegenüber 47,3 cm des AMT35) lässt genug Spielraum, um ihn dort einzubauen, wo andere Motoren nicht passen würden.

In den Leistungen ist er identisch mit dem AMT35: 10 Nm Drehmoment und bis zu 26 kg Last. Wenn Sie mehr Drehmoment für einen schweren Rollladen mit 40-mm-Rohr benötigen, erreicht der AMT35S 31 kg.

Professionelle Montage

Einfacher Anschluss mit 4-adrigem Kabel

Setzen Sie den Motor mit dem mitgelieferten Adapter und Mitnehmer in das Achtkantrohr des Rollladens ein.
Befestigen Sie die Einheit mit der Universalhalterung und dem Sicherungsstift am Rollladenkasten.
Schließen Sie das 4-adrige Kabel (Phase, Neutralleiter, Auf, Ab) an den Taster oder den Funkempfänger an.

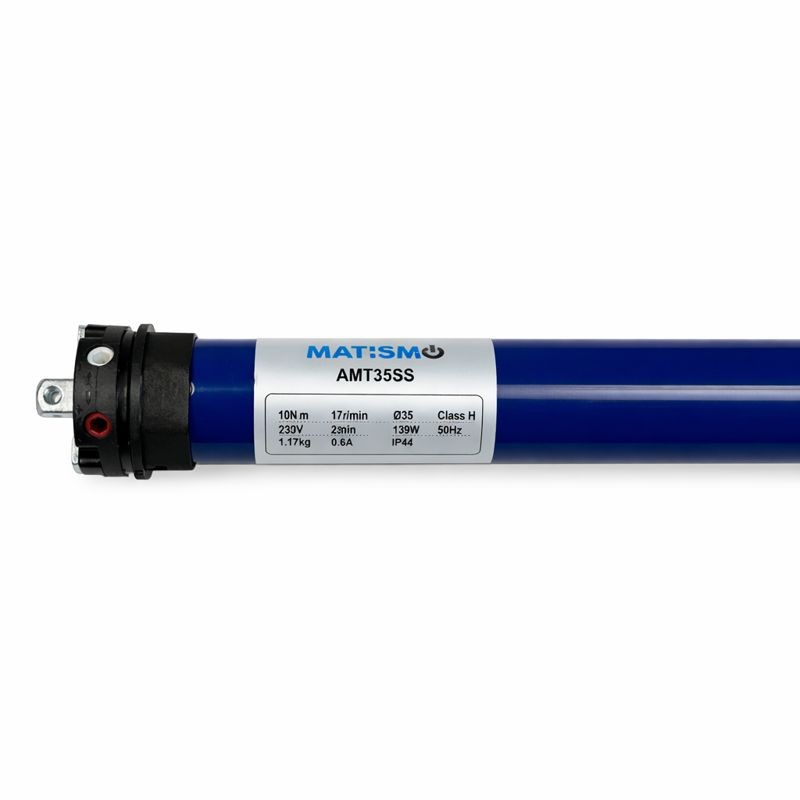

Technisches Datenblatt

TypRohrmotor für Rollläden mit Kabelbetrieb

ModellMatismo AMT35SS

Welle des RollladenrohrsAchtkant 40 mm Innen-Ø

Durchmesser des Motorkörpers35 mm

Motorlänge40,4 cm

Maximales Drehmoment10 Nm

Maximales RollladengewichtBis 26 kg

Geschwindigkeit17 U/min

Spannung230 V / 50 Hz

Leistung139 W

Stromstärke0,60 A

SchutzartIP44

Steuerungsart4-adriges Kabel zu Taster oder Funkempfänger

EndschalterMechanisch einstellbar

Dauerbetriebszeit4 Minuten

Ausgangskabel2 m, 4 Adern (Phase Auf, Phase Ab, Neutralleiter und Erde)

Motorgewicht1,17 kg

KompatibilitätAchtkantrohre mit 40 mm Innen-Ø

Garantie3 Jahre

ReferenzAMT35SS-10

Kompatibilität und Auswahlhilfe

Vor dem Kauf 3 Dinge prüfen

Durchmesser des Rollladenrohrs: Der AMT35SS ist für achteckige Rohre mit 40 mm Innen-Ø konzipiert. Wenn Ihr Rohr anders ist, schauen Sie in der Schnellanleitung rechts nach, um das richtige Modell zu finden.

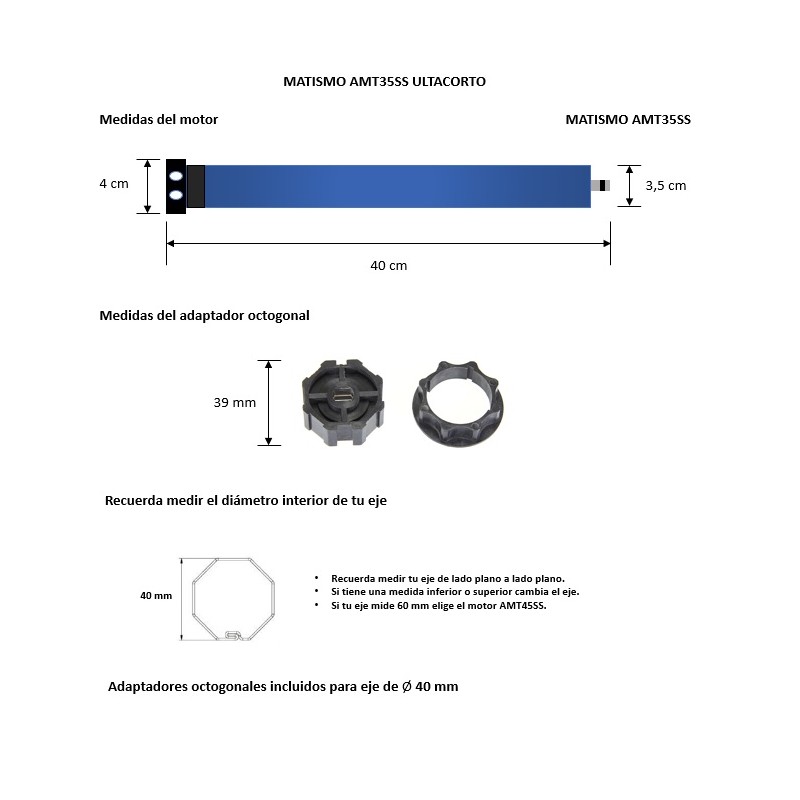

Verfügbarer Platz im Aufsatzkasten: Der AMT35SS ist die ultrakurze Version (40,4 cm). Messen Sie die nutzbare Länge des Aufsatzkastens, bevor Sie bestellen, und überprüfen Sie, dass der Motor mit montiertem Adapter und Halterung hineinpasst.
Steuerungsart: Der AMT35SS wird mit einem Taster oder Wandschalter bedient (nicht enthalten). Wenn Sie einen Handsender bevorzugen, können Sie den Empfänger RE01 hinzufügen oder zum entsprechenden Modell mit integriertem RF-Empfänger wechseln.

⚠ Wenn Sie unsicher sind, ob dieser Motor zu Ihrem Rollladen passt, kontaktieren Sie uns vor der Bestellung. Wir helfen Ihnen, das richtige Modell zu wählen.

Kurzanleitung der kabelgebundenen Matismo-Reihe

Nach Rohrtyp, Drehmoment und maximaler Last des Rollladens:

40 mm — AMT35: 10 Nm, bis 26 kg
40 mm — AMT35S: 13 Nm, bis 31 kg
40 mm — AMT35SS (dieser Motor) (ultrakurz, 40,4 cm): 10 Nm, bis 26 kg
60 mm — AMT45: 20 Nm, bis 40 kg
60 mm — AMT45S: 50 Nm, bis 100 kg
60 mm — AMT45SS (ultrakurz, 37,8 cm): 20 Nm, bis 40 kg
Ogive 78 mm — AMT59M industriell/große Markisen, mit manueller Entriegelung: 100 Nm, bis 200 kg

Für die Steuerung per Handsender haben die auf "R" endenden Modelle (AMT35R, AMT45R) einen integrierten Funkempfänger und einen werkseitigen Handsender.

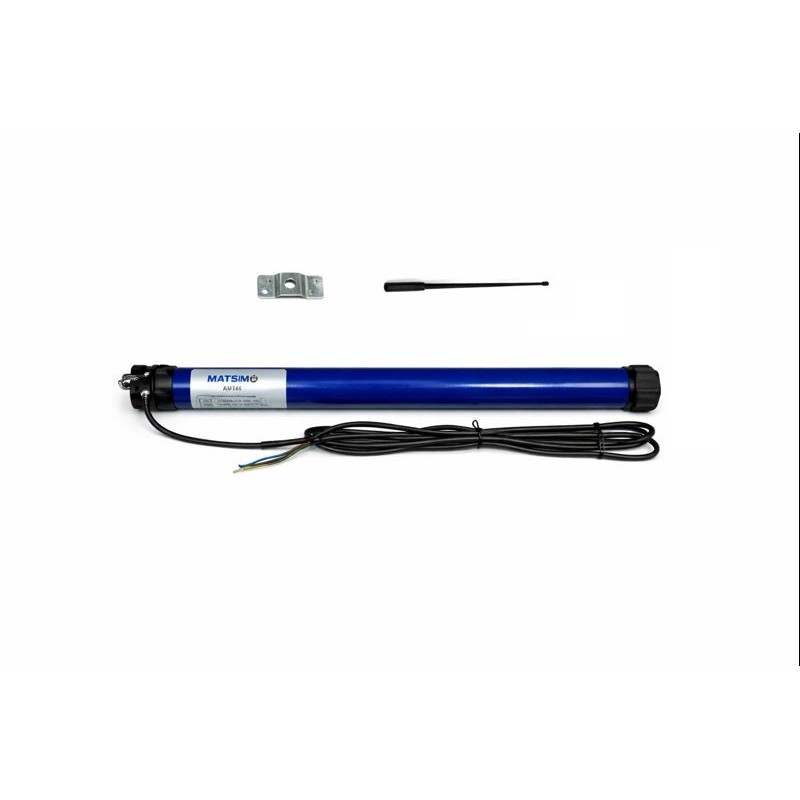

Was Ihre Bestellung enthält

Rohrmotor AMT35SS mit 2 m Kabel und 4 Adern

Adapter für 40-mm-Achtkantrohr

Mitnehmer

Universal-Befestigungshalterung

Stange zur Einstellung der Endschalter

Montageanleitung

Häufige Fragen

Woran erkenne ich, ob ich eine 40-, 60- oder 70-mm-Welle benötige?

Die Motorwelle muss dem Innendurchmesser des Rohrs Ihres Rollladens entsprechen. Messen Sie das Rohr von Fläche zu Fläche (nicht diagonal): bei 40 mm sehen Sie sich die AMT35 an; bei 60 mm die AMT45; bei 70 mm den AMT59M. In den meisten Wohnungen ist das Rohr 40 mm oder 60 mm.

Wie viel Drehmoment benötige ich für meinen Rollladen?

Das benötigte Drehmoment hängt von Größe und Gewicht des Rollladens ab. Der AMT35SS bietet 10 Nm und bewegt Rollladen bis zu 26 kg. Wenn Ihr Rollladen schwerer ist, schauen Sie sich die Modelle mit höherem Drehmoment in der gleichen Reihe an. Wenn er leichter ist, reicht das Basismodell der Reihe vollkommen aus.

Welchen Taster oder Schalter benötige ich, um diesen Motor anzuschließen?

Jeder Rollladen-Taster mit Doppeltaste und Neutralleiter funktioniert. Im Katalog haben wir den Schalter MIP100 mit Verriegelungssystem, der speziell für diese Art von Motoren entwickelt wurde. Sie können auch einen RE01-Empfänger verwenden, wenn Sie den Motor per Handsender steuern möchten, ohne ein neues Kabel zu verlegen.

Kann ich diesen kabelgebundenen Motor in einen funkgesteuerten Motor umwandeln?

Ja. Der Empfänger RE01 wird zwischen Motor und Strom angeschlossen und ermöglicht die Steuerung mit einem Handsender (wie dem Essence), ohne den Motor wechseln zu müssen. Das ist die typische Lösung, wenn Sie den Motor bereits installiert haben und nachträglich einen Handsender hinzufügen möchten. Sie können auch direkt zum entsprechenden Modell mit integriertem RF-Empfänger wechseln: Beim AMT35SS wird die Version mit Handsender durch den Buchstaben 'R' am Ende des Namens gekennzeichnet.

Wie wird der Endschalter eingestellt?

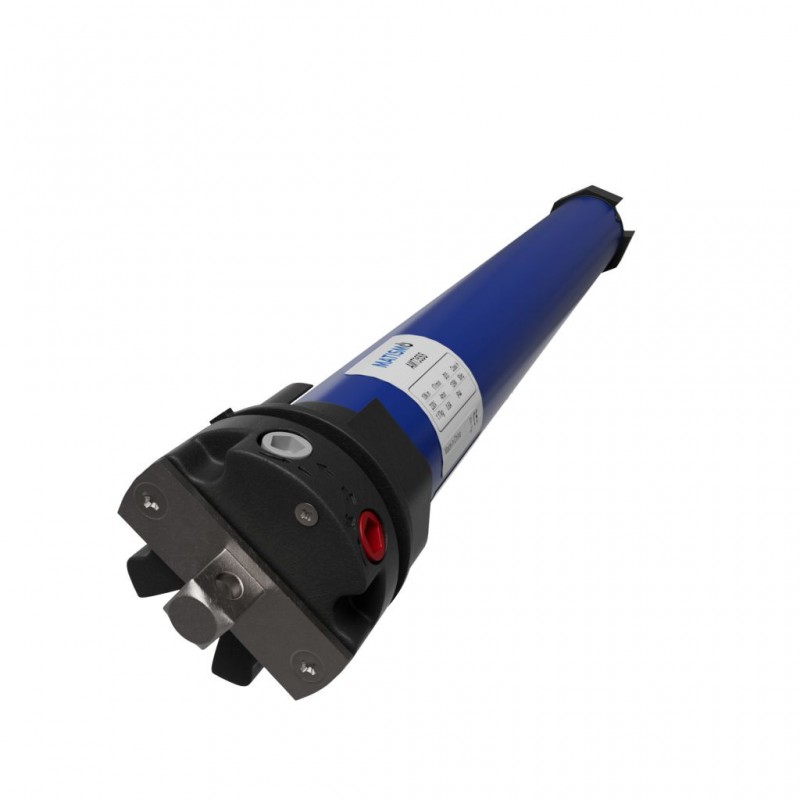

Der Endschalter ist mechanisch, einstellbar mit zwei Schrauben am Motorkopf. Fahren Sie den Rollladen an den gewünschten Stopppunkt beim Hochfahren und drehen Sie die erste Schraube bis zum Klick; ebenso mit der zweiten Schraube für den Stopppunkt beim Herunterfahren. Die im Lieferumfang enthaltene Einstellstange erleichtert die Einstellung.

Macht der Motor viel Lärm?

Nein. Die AMT-Reihe ist auf leisen Betrieb ausgelegt, geeignet für Schlafzimmer. Zum Vergleich: Ein Haushaltskühlschrank liegt bei etwa 40 dB, und dieser Motor bewegt sich auf damit vergleichbaren Pegeln. Die meisten Kunden empfinden ihn leiser als ihren vorherigen Motor.
