MATISMO

Rohrmotor AMT45SS Ultrakurz - 60-mm-Welle

Name: Rohrmotor AMT45SS Ultrakurz - 60-mm-Welle
Brand: MATISMO
SKU: AMT45SS
Price: 54.99 EUR
Availability: InStock

Art.-Nr.: AMT45SS

54,99 €

Bruttopreis

✅ Motor für private Rollläden bis 40 kg – 20 Nm – 15 U/min

✅ Bedienung über Wandtaster, Schalter oder WiFi-Modul vom Typ Shelly

✅ Inklusive Adapter kompatibel mit der 60-mm-Achtkantwelle

✅ Mechanische Endschalter

✅ Für Rollläden ab 42 cm Breite und bis 230 cm Höhe

✅ 3 Jahre Garantie

Menge

Extrakurzer Rohrmotor Welle 60 mm und 20 Nm mit Kabel — Matismo AMT45SS

Extrakurzer Rohrmotor (37,8 cm Länge) für achteckiges Rohr 60 mm, konzipiert für Rollladenkästen mit wenig Platz oder kleine Rollladen, in die der Standard-AMT45 nicht passt. Gleiche Drehmoment und Last wie der AMT45 (20 Nm, 40 kg) in kompakter Bauform.

Typ Mit Kabel

Welle 60 mm

Drehmoment 20 Nm

Garantie 3 Jahre

Für kompakte Aufsatzkästen mit 60-mm-Rohr

Der AMT45SS teilt die Leistung des AMT45 (20 Nm, bis 40 kg), hat aber eine Länge von nur 37,8 cm — die kürzeste der Baureihe mit 60-mm-Welle. Konzipiert für die Sanierung von alten Rollladenkästen mit begrenztem Platz.

Wenn in Ihrem Kasten problemlos ein Standardmotor von 45,5 cm Platz findet, ist der AMT45 Basis die übliche Wahl. Wenn Sie mehr Drehmoment für einen schweren Rollladen (mehr als 40 kg) benötigen, wechseln Sie zum AMT45S mit 50 Nm.

Professionelle Montage

Einfacher Anschluss mit 4-adrigem Kabel

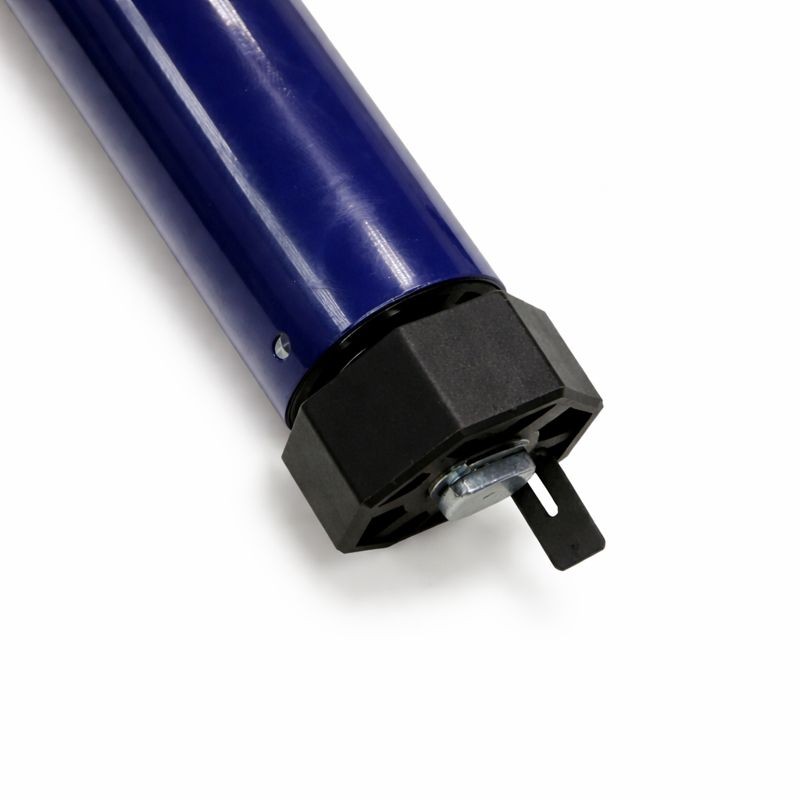

Setzen Sie den Motor mit dem mitgelieferten Adapter und Mitnehmer in das Achtkantrohr des Rollladens ein.
Befestigen Sie die Einheit mit der Universalhalterung und dem Sicherungsstift am Rollladenkasten.
Schließen Sie das 4-adrige Kabel (Phase, Neutralleiter, Auf, Ab) an den Taster oder den Funkempfänger an.

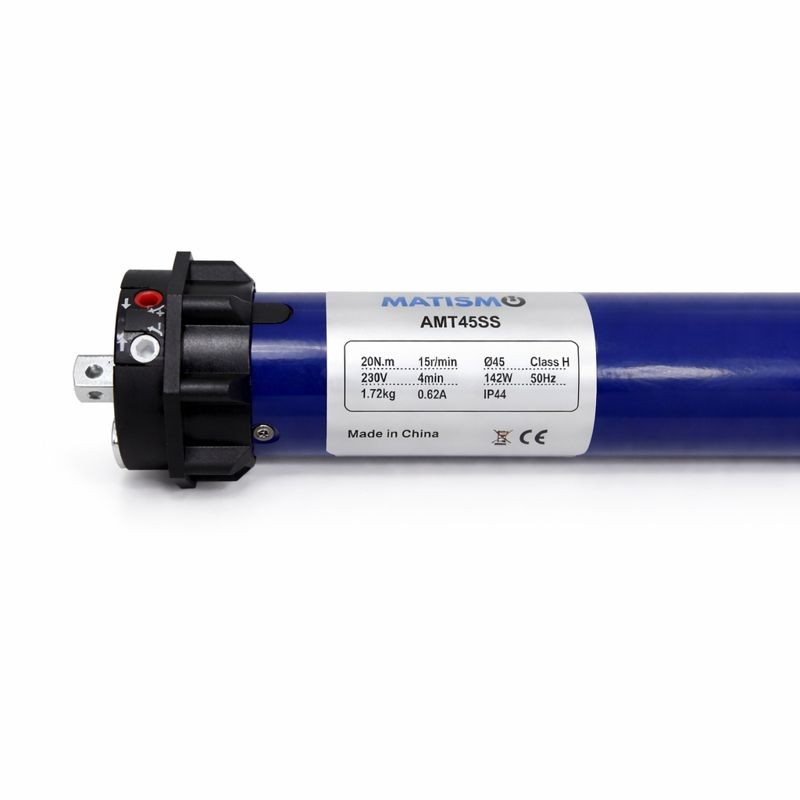

Technisches Datenblatt

TypRohrmotor für Rollläden mit Kabelbetrieb

ModellMatismo AMT45SS

Welle des RollladenrohrsAchtkant 60 mm Innen-Ø

Durchmesser des Motorkörpers45 mm

Motorlänge37,8 cm

Maximales Drehmoment20 Nm

Maximales RollladengewichtBis 40 kg

Geschwindigkeit15 rpm

Spannung230 V / 50 Hz

Leistung142 W

Stromstärke0,62 A

SchutzartIP44

Steuerungsart4-adriges Kabel zu Taster oder Funkempfänger

EndschalterMechanisch einstellbar

Dauerbetriebszeit4 Minuten

Ausgangskabel2 m, 4 Adern (Phase Auf, Phase Ab, Neutralleiter und Erde)

Motorgewicht1,72 kg

KompatibilitätAchtkantrohre mit 60 mm Innen-Ø

Garantie3 Jahre

ReferenzAMT45SS-20

Kompatibilität und Auswahlhilfe

Vor dem Kauf 3 Dinge prüfen

Durchmesser des Rollladenrohrs: Der AMT45SS ist für achteckige Rohre mit 60 mm Innen-Ø ausgelegt. Wenn Ihr Rohr abweicht, schauen Sie in der Schnellübersicht rechts nach, um das richtige Modell zu finden.
Verfügbarer Platz im Aufsatzkasten: Der AMT45SS ist die extrakurze Version (37,8 cm). Messen Sie die nutzbare Länge des Kastens vor der Bestellung und prüfen Sie, ob der Motor mit montiertem Adapter und Halter passt.
Steuerungsart: Der AMT45SS wird über einen Taster oder Wandschalter (nicht im Lieferumfang) bedient. Wenn Sie eine Fernbedienung bevorzugen, können Sie den Empfänger RE01 hinzufügen oder zum Äquivalent mit integriertem RF-Empfänger wechseln.

⚠ Wenn Sie unsicher sind, ob dieser Motor zu Ihrem Rollladen passt, kontaktieren Sie uns vor der Bestellung. Wir helfen Ihnen, das richtige Modell zu wählen.

Kurzanleitung der kabelgebundenen Matismo-Reihe

Nach Rohrtyp, Drehmoment und maximaler Last des Rollladens:

40 mm — AMT35: 10 Nm, bis 26 kg
40 mm — AMT35S: 13 Nm, bis 31 kg
40 mm — AMT35SS (ultrakurz, 40,4 cm): 10 Nm, bis 26 kg
60 mm — AMT45: 20 Nm, bis 40 kg
60 mm — AMT45S: 50 Nm, bis 100 kg
60 mm — AMT45SS (dieser Motor) (extrakurz, 37,8 cm): 20 Nm, bis 40 kg
Ogive 78 mm — AMT59M industriell/große Markisen, mit manueller Entriegelung: 100 Nm, bis 200 kg

Für die Steuerung per Handsender haben die auf "R" endenden Modelle (AMT35R, AMT45R) einen integrierten Funkempfänger und einen werkseitigen Handsender.

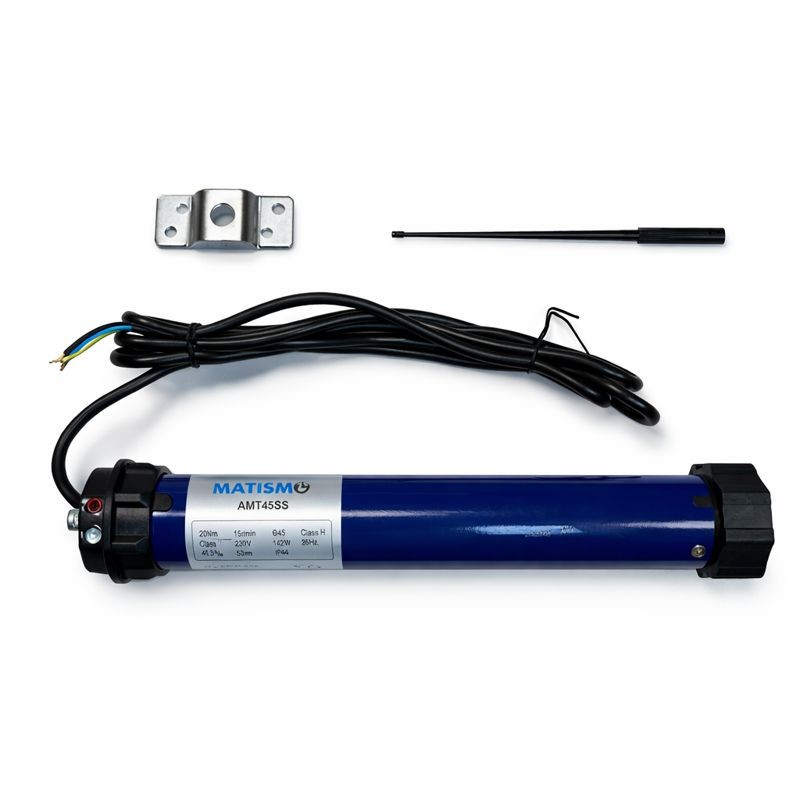

Was Ihre Bestellung enthält

Rohrmotor AMT45SS mit 2 m Kabel und 4 Adern

Adapter für 60-mm-Achtkantrohr

Mitnehmer

Universal-Befestigungshalterung

Stange zur Einstellung der Endschalter

Montageanleitung

Häufige Fragen

Woran erkenne ich, ob ich eine 40-, 60- oder 70-mm-Welle benötige?

Die Motorwelle muss dem Innendurchmesser des Rohrs Ihres Rollladens entsprechen. Messen Sie das Rohr von Fläche zu Fläche (nicht diagonal): bei 40 mm sehen Sie sich die AMT35 an; bei 60 mm die AMT45; bei 70 mm den AMT59M. In den meisten Wohnungen ist das Rohr 40 mm oder 60 mm.

Wie viel Drehmoment benötige ich für meinen Rollladen?

Das erforderliche Drehmoment hängt von Größe und Gewicht des Rollladens ab. Der AMT45SS bietet 20 Nm und bewegt Rollladen bis zu 40 kg. Wenn Ihr Rollladen schwerer ist, schauen Sie sich die Modelle mit mehr Drehmoment in derselben Baureihe an. Wenn er leichter ist, reicht das Basismodell der Baureihe völlig aus.

Welchen Taster oder Schalter benötige ich, um diesen Motor anzuschließen?

Jeder Rollladen-Taster mit Doppeltaste und Neutralleiter funktioniert. Im Katalog haben wir den Schalter MIP100 mit Verriegelungssystem, der speziell für diese Art von Motoren entwickelt wurde. Sie können auch einen RE01-Empfänger verwenden, wenn Sie den Motor per Handsender steuern möchten, ohne ein neues Kabel zu verlegen.

Kann ich diesen kabelgebundenen Motor in einen funkgesteuerten Motor umwandeln?

Ja. Der Empfänger RE01 wird zwischen Motor und Stromversorgung angeschlossen und ermöglicht die Bedienung mit einem Handsender (wie dem Essence), ohne den Motor wechseln zu müssen. Das ist die typische Lösung, wenn Sie den Motor bereits installiert haben und nachträglich eine Fernbedienung hinzufügen möchten. Sie können auch direkt zum Äquivalent mit integriertem RF-Empfänger wechseln: beim AMT45SS wird die Version mit Handsender durch den Buchstaben 'R' am Ende des Namens gekennzeichnet.

Wie wird der Endschalter eingestellt?

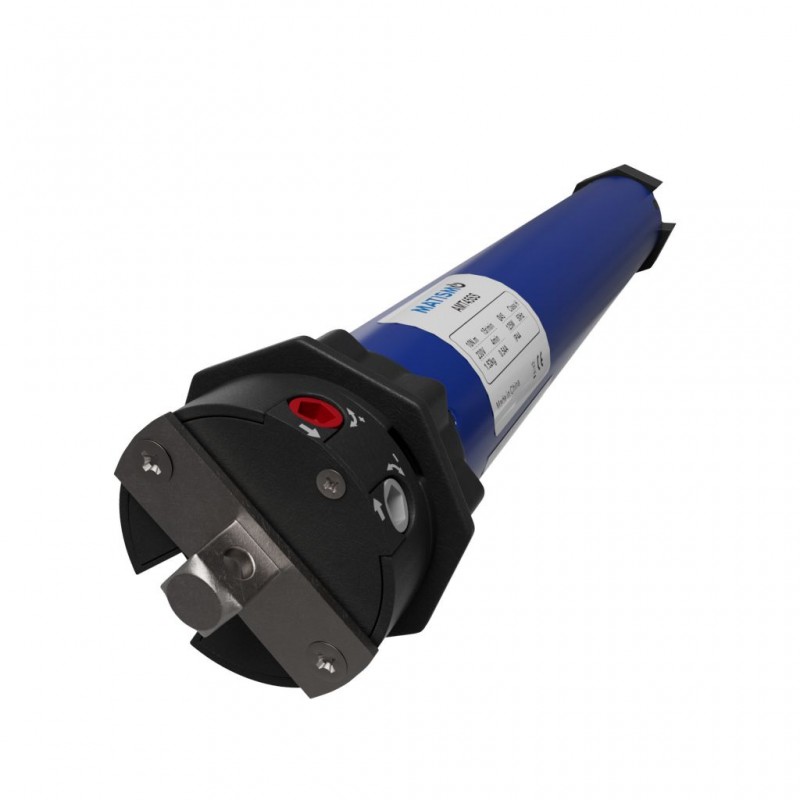

Der Endschalter ist mechanisch, einstellbar mit zwei Schrauben am Motorkopf. Fahren Sie den Rollladen an den gewünschten Stopppunkt beim Hochfahren und drehen Sie die erste Schraube bis zum Klick; ebenso mit der zweiten Schraube für den Stopppunkt beim Herunterfahren. Die im Lieferumfang enthaltene Einstellstange erleichtert die Einstellung.

Macht der Motor viel Lärm?

Nein. Die AMT-Reihe ist auf leisen Betrieb ausgelegt, geeignet für Schlafzimmer. Zum Vergleich: Ein Haushaltskühlschrank liegt bei etwa 40 dB, und dieser Motor bewegt sich auf damit vergleichbaren Pegeln. Die meisten Kunden empfinden ihn leiser als ihren vorherigen Motor.
